VA6H-06B1@L2D00CG
VA6系列光场相机硬件上采用精微检测场景设计的光场采集芯片,全局快门CMOS图像传感器以及CoaXPress数据接口,具备高分辨率、高帧率、高检测精度的特点。
VA6H-06B1@L2D00CG
产品介绍
详细参数

功能特性




订货型号

VA6H-06B1@L2D00CG



图纸下载

VA6H-06B1@L2D00CG

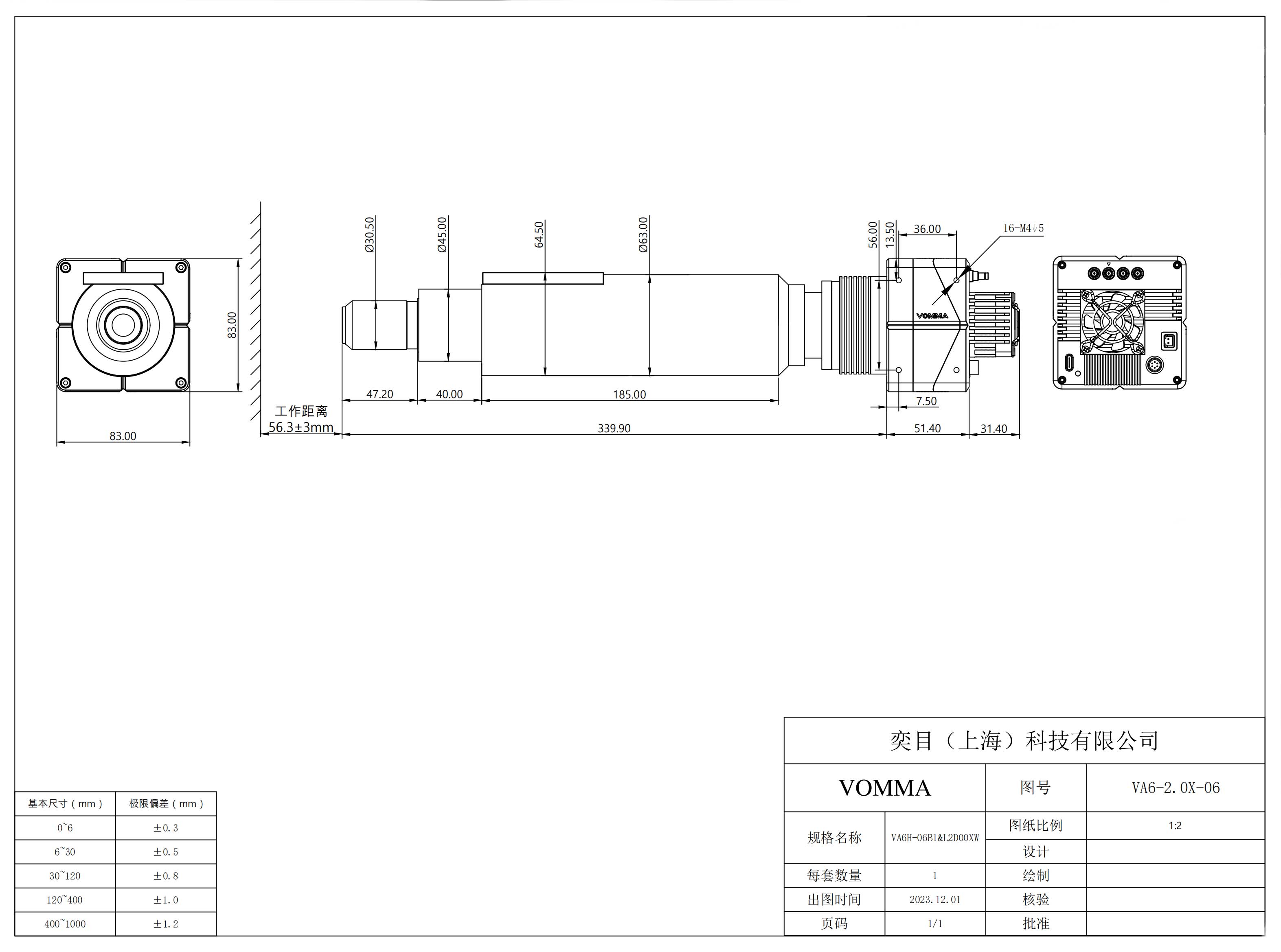

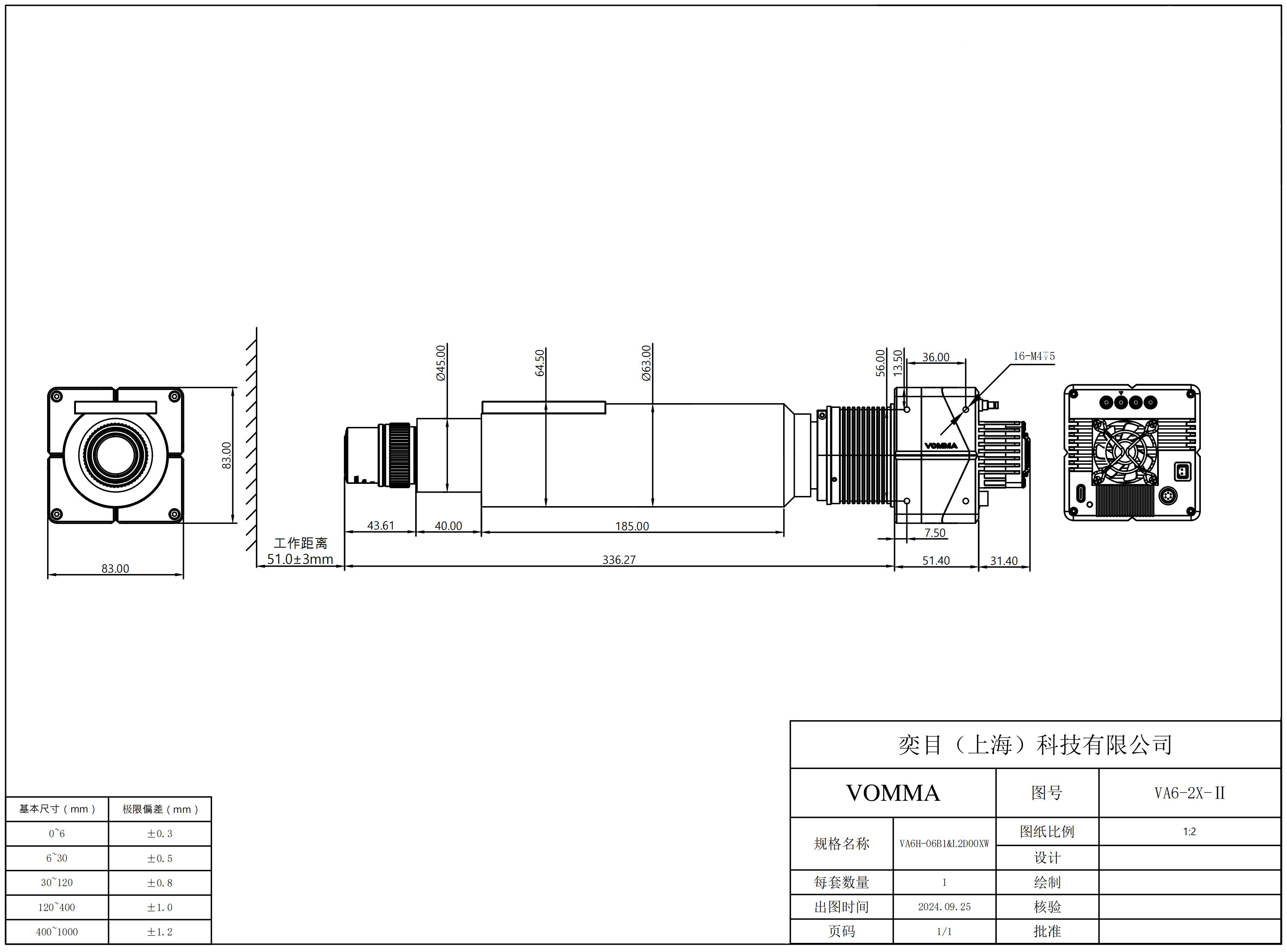

外形尺寸



产品系列
VA6系列
视野范围-x(mm)
14.1
视野范围-y(mm)
10.4
工作距离(mm)
98
点云分辨率(mp)
0.9
xy分辨率(μm)
12.8
全景深(mm)
2.4
Z向重复精度@30%景深范围(μm)
2
Z向重复精度@60%景深范围(μm)
8
Z向重复精度@100%景深范围(μm)
37
全周期帧率(fps)
17
相机类型
3D光场相机
快门类型
全局快门
光谱响应
300-1000nm
曝光时间
0.05ms〜6s
同步机制
支持软/硬件触发
图像类型
常规类型:灰度图(.bmp)、深度图(.bmp)、
点云图(.ply&.tiff)
光场独有:多视角图像(.bmp)、多重聚焦图(.bmp)
CMOS分辨率
65MP
镜头接口
M58
数据接口
CoaXPress-6
工作电压
DC 12V±10% 5A
总功耗
25W
散热方式
主动散热(风冷)
工作温度
0°C〜50°C
工作湿度
20%〜80%
相机尺寸(mm)
83×83×83
整机尺寸(mm)
83×83×438
相机净重(kg)
0.8
整机重量(kg)
1.9
产品状态
已上市
注释:

1:视野范围是指按照全画幅90%区域裁剪后的视野范围;

2:全景深是指光场相机在Z向的视野范围。此处将全景深按照焦平面的距离分为三部分,焦平面附近33%的位置、66%的位置、全景深,对应的精度数据会有所不同,故分别列出;

3:z向重复精度@景深的计算方法为: 将相机景深等分为61位置,每个位置重复连续拍摄31张图片;计算每个位置全画幅90%区域内所有点的重复精度(1σ),统计每个位置所有点重复精度的mean和3σ值,计算mean±3σ代表99%置信区间内的重复精度水平,输出不同景深对应的重复精度;

4:全周期帧率:实时拍摄、生成三维点云图像;测试显卡:NVIDIA RTX 4090。其他显卡配置可通过全周期帧率乘以对应的系数进行换算,如:FPS(4080)= FPS(4090)*0.75; 依次类推 4070Ti 、3080Ti 、3070 、2080Ti显卡对应的换算系数分别约为:0.64、0.64、0.39、0.45  ;另外可用多张显卡达到提升帧率的效率,如需其他显卡换算系数可跟技术人员联系;

5:产品尺寸及重量:受产品配置和制造工艺影响,实际机身尺寸/重量或有差异,以上数据仅作参考,请以实物为准。
